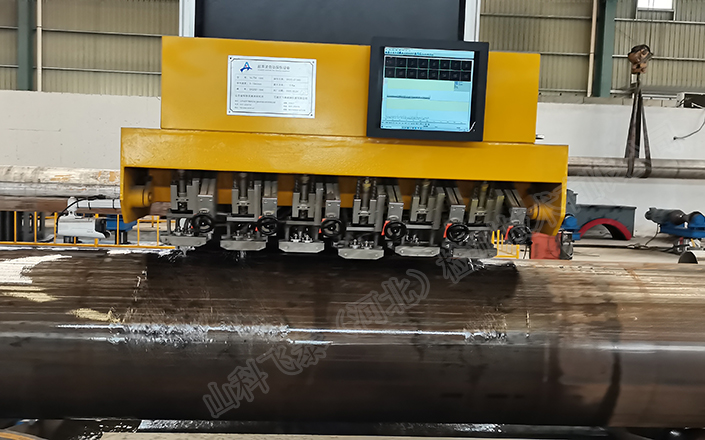

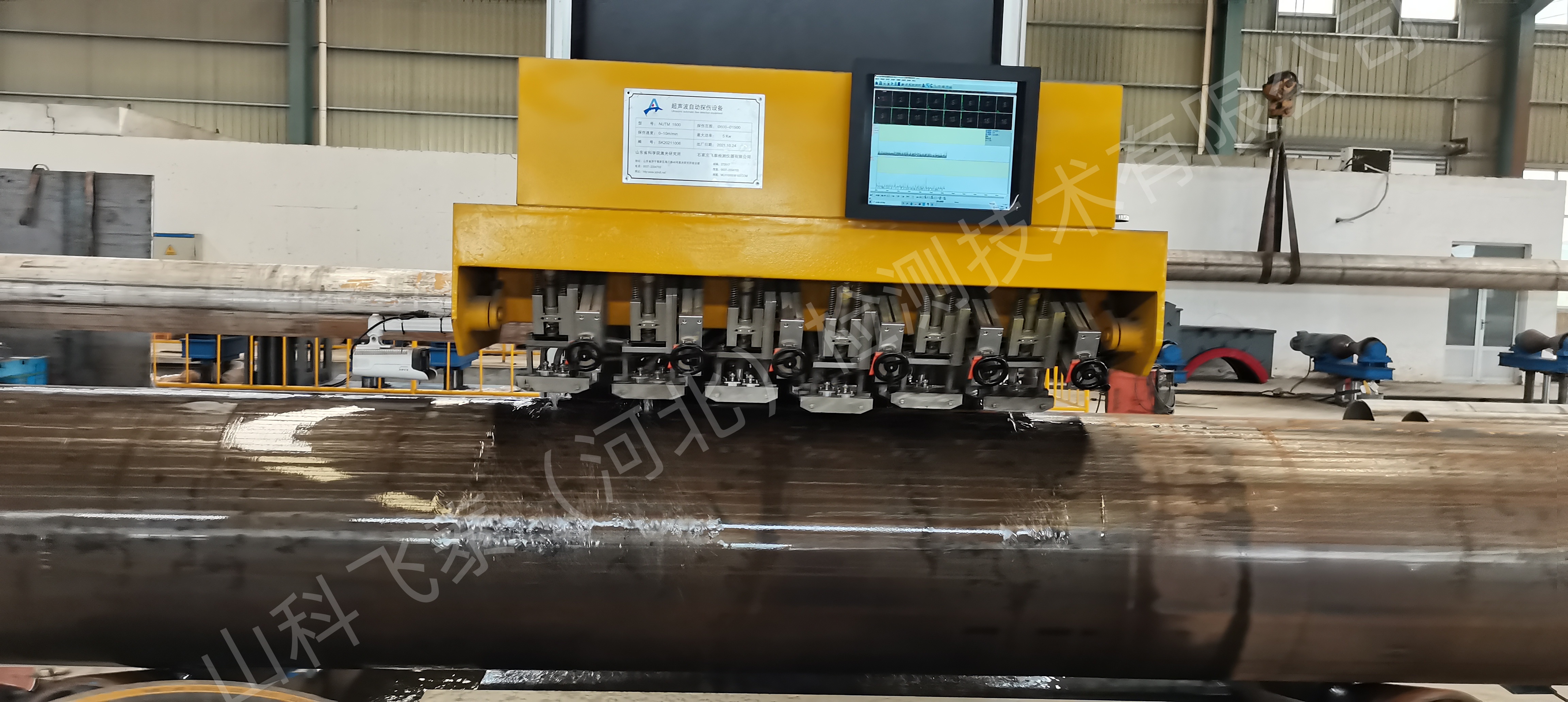

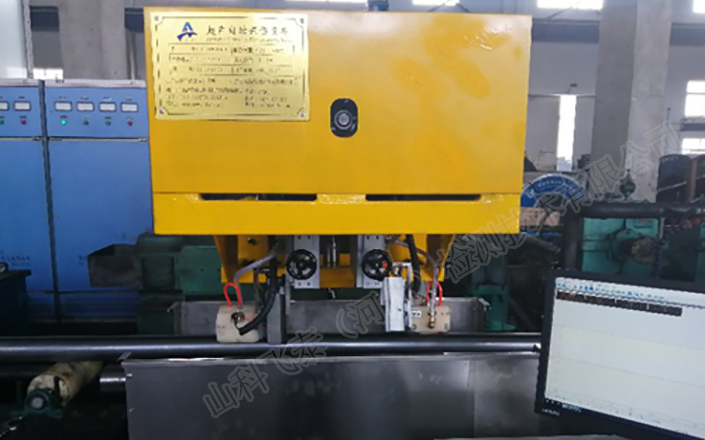

在线直缝焊接钢管超声自动探伤设备

一、设备概况

该设备探伤采用在线检测模式，钢管纵向在制管线上行进到探伤区，自动落下探架，采用水膜法对焊缝纵向缺陷、横向缺陷及焊缝两测分层缺陷进行探伤。探伤位置在空冷、水冷后，在定径前。焊管生产线保证焊缝偏差小于±5°。横焊缝检测信号由需方（或主机线）提供。钢管前进的速度信号由需方（或主机线）提供。本检测系统无单独内毛刺检测装置，当有内毛刺时， 只能当作缺陷进行报警处理。需方在刮内毛刺后提供预湿水冷却装置，在探伤前提供循环水冷却装置，保证管体表面温度 0℃—65℃，满足探伤要求。

二．技术规格说明

1、探伤方法：

直焊缝超声检测超声：8通道。

 4通道纵向伤探头、2通道横向伤探头、2通道热影响区分层探头

2、技术参数性能：

检查缺陷的种类：纵向伤、横向伤、热影响区分层

探伤速度： 0—10m/分钟

频率： 超声0.5 MHz –5MHz

误报率： ≤1%

漏检率： ≤0

探伤钢管直径： φ406～φ1524mm 长度： 6-12.4米

壁厚： 7--30 mm

弯曲度： ≤3/1000mm 检测灵敏度： ASTME273（10%壁厚槽伤）

检出缺陷后处理：即时给出声光报警信号

丝杠增加保护罩。

     我公司依托山东省科学院的技术力量，主要从事科技成果的开发与成果转化。我们开展无损检测设备的研发和生产有 20 多年的历史，定型的和超声在线或离线成套检测设备销售到上海、黑龙江、内蒙、江苏、浙江、四川、广东、辽宁、河北、山东、天津、湖北等地的包括上海宝钢、四川攀成钢、包钢在内的几百家企业，均通过国家检测中心认证，使用可靠，受到客户的认可和好评。
