方管直缝超声自动化探伤设备

方管焊缝超声波探伤的必要性

方管直缝（多为高频电阻焊、埋弧焊焊缝）是方管结构的核心受力部位，具有焊缝棱角应力集中、管体截面异形、缺陷隐蔽性强的特性。方管直缝焊接过程中，受焊接工艺、设备精度影响，易产生针对性高危缺陷，且方管的矩形截面会放大缺陷的危害效应，肉眼完全无法识别这些内部缺陷，而超声波探伤可穿透焊缝和母材，精准定位缺陷的位置、大小和形态，提前排除结构失效的隐患。

山科飞泰方管焊缝超声自动探伤设备介绍

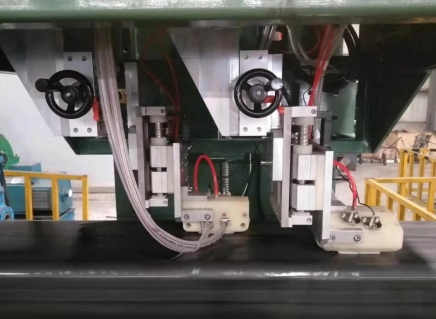

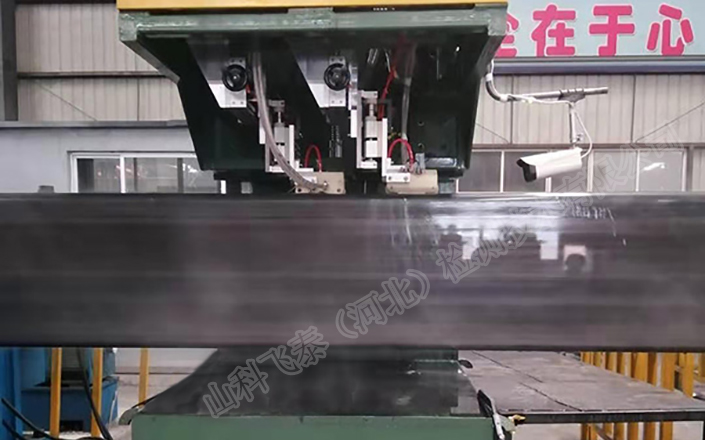

本套方管焊缝探伤设备采用在线检测模式。焊缝探伤装置固定在钢管焊缝上方两侧，探头耦合方式为射流法，该方法耦合效果好。钢管经过时，探头落下，鞍马状分布于焊缝两侧，对焊缝进行不间断探伤。探头可根据焊缝偏转情况进行左右调节。常规构造一般由多通道超声波探伤仪器、悬臂检测系统、探头系统升降装置、探头跟踪装置、电控系统、缺陷报警装置、气动系统、供水系统、探伤机底座等，我们可以根据客户具体需求跟参数定制。

方管焊缝超声自动化探伤设备技术参数

（1）探伤方法：超声波探伤

（2）探伤方式：全自动

（3）探伤模式：在线

（4）检测工件：方管

（5）检测范围：焊缝

（6）检测缺陷：纵向伤

（7）探伤速度：0—35m/分钟

（8）通道数：4通道（可增加）

（9）误报率： ≤3%

（10）漏检率：≤1%

（11）探伤方管尺寸：100-200mm

（12）探伤方管壁厚：3--20 mm

（13）探伤方管长度：6--12m

（14）检测灵敏度：    ASTME273（15%壁厚槽伤）

（15）检出缺陷后处理：即时给出声光报警信号

山科飞泰方管焊缝超声波自动探伤设备购买流程

超声波自动探伤设备属于非标定制产品，想要购买的客户，可以电话联系我们，告知我们探伤的工件种类、工件的尺寸、探伤的速度、探伤其他需求，我们会根据客户需求出一份探伤解决方案和报价，双方协商满意后签订合同，同时可以支持招投标和外贸服务。
