无缝钢管螺旋前进水浸探伤设备

一、设备概况

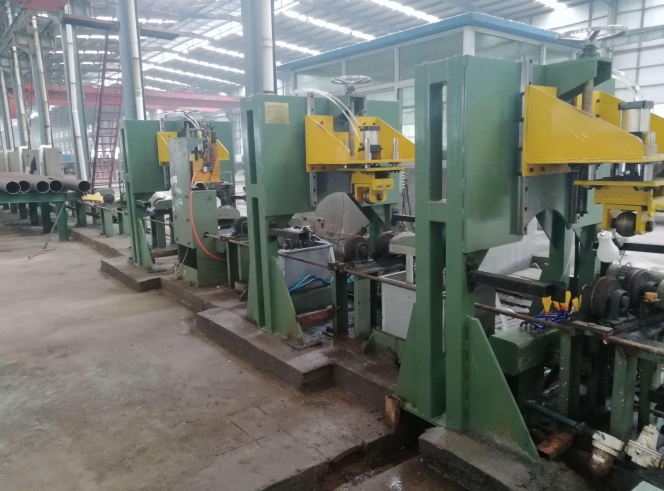

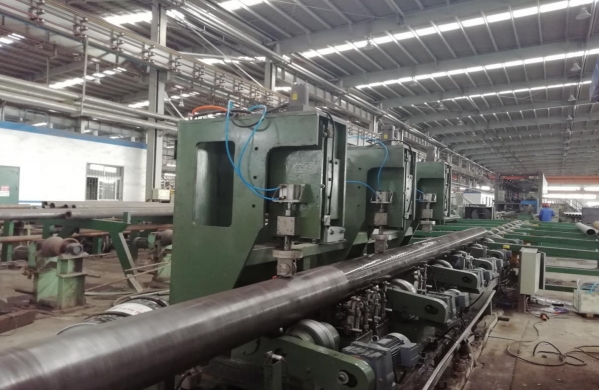

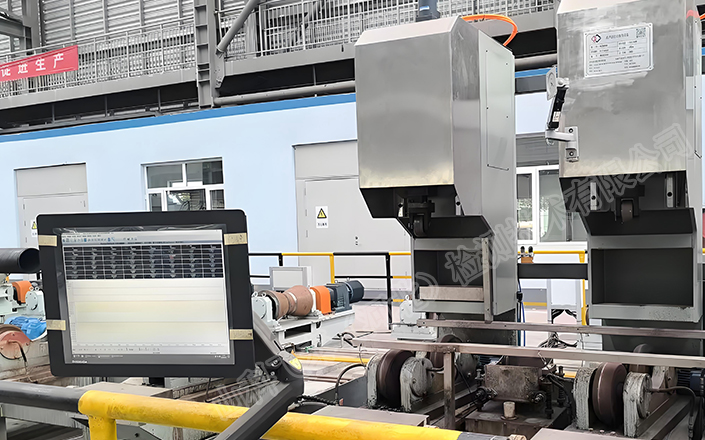

      根据Φ275 无缝钢管项目工程的需要，山东省科学院激光研究所为项目 配套制造一套钢管超声波自动探伤设备，该设备是我单位研制生产系列自动 探伤设备的一种，将用于碳钢、合金钢、不锈钢等钢管的缺陷检测。 该设备探伤采用离线检测。吊装被探钢管放在上料台架，拨料机构将钢 管送到螺旋传输辊道，经定位驱动装置，钢管平稳进入探头，完成对钢管的 全覆盖探伤。视钢管有无缺陷,分别落到正料槽或废料槽。

二、设备参数介绍：

       ⑴ 钢管直径：Φ60～275mm；

       ⑵ 钢管壁厚：3.05～35mm；

        ⑶ 钢管长度：6-7m；（设计按 7m）

       ⑷ 厚径比：≤0.2；

       ⑸ 钢管材质：碳钢，低合金钢;

       ⑹ 弯 曲 度：管体 max1.0/1000；

       ⑺ 壁厚偏差：±12.5%；

       ⑻ 钢材温度：0-40°

       ⑼ 椭圆度：≤2.5%D；

       ⑽ 钢管单只最重：＜1.45T；

       ⑾ 钢管质量：钢管表面光滑、无氧化皮、锈蚀、油污及硬性残留物

三、技术参数

       ⑴ 检测速度：0-12 m/分钟 。检测钢管纵向伤、横向伤及壁厚等缺陷均 同时进行，并保证 110%检测。

            检测效率能达到如下代表规格：（满足生产 效率） 最大：外径φ275mm，最高探伤速度 5m/min。

            中间：外径φ180mm，最高探伤速度 8m/min 最小：外径φ60mm，最高探伤速度 12m/min。

       ⑵ 检测功能：检测管内外纵向缺陷、管内外横向缺陷、管壁测厚及夹层 检验，根据自动探伤结果，系统可对被检钢管自动进行分选。

       ⑶ 声光报警功能：在自动探伤的过程中，当系统检查到缺陷或耦合不良时， 系统将自动产生声光报警。
